　　本实用新型针对射频识别设备屏蔽罩因金属材质反射电磁波导致读写器失效的问题，创新性地在屏蔽门靠近设备侧贴附角锥吸波材料，通过散射和透射衰减电磁波，有效抑制反射干扰，同时采用铰链与锁固结构实现屏蔽门开合。

　　[0001]本实用新型属于射频识别技术领域，尤其涉及一种用于射频识别设备的屏蔽罩。

　　[0002]射频识别(RFID)是一种无线通信技术，可以通过无线电讯号识别特定目标并读写相关数据，而无需识别系统与特定目标之间建立机械或者光学接触。无线电的信号是通过调成无线电频率的电磁场，把数据从附着在物品上的标签上传送出去，以自动辨识与追踪该物品。标签包含了电子存储的信息，数米之内都可以识别。

　　[0003]标签进入磁场后，接收解读器发出的射频信号，凭借感应电流所获得的能量通过天线发送出存储在芯片中的产品信息(Passive Tag，无源标签或被动标签)，或者主动发送某一频率的信号(Active Tag，有源标签或主动标签)；解读器读取信息并解码后，送至读写器进行有关数据处理。

　　[0004]射频识别设备的应用环境很多，当外部有电磁干扰，或者靠近液体和金属等特殊环境下，其性能会大受影响。因此，需要设置金属的屏蔽罩来屏蔽干扰，但是，如果在RFID设备向外发射电磁波的方向上有金属体阻挡的话，RFID设备发射出的电磁波就会很容易产生反射，干扰读写器的正常工作，导致RFID设备失效的问题。

　　[0005]本实用新型所要解决的技术问题在于提供一种用于射频识别设备的屏蔽罩，旨在解决现有技术中的射频识别设备的屏蔽罩会对电磁波发生反射，影响读写器的正常工作的冋题。

　　[0006]本实用新型是这样实现的，一种射频识别设备的屏蔽罩，由金属材料制造而成，所述屏蔽罩内部有射频识别设备，所述屏蔽罩包括屏蔽门，所述屏蔽门位于所述射频识别设备向外发射电磁波的方向上，所述屏蔽门靠近射频识别设备的一侧面上贴附有吸波材料。

　　[0010]进一步地，所述屏蔽门的一侧边可旋转地安装在所述屏蔽罩上，与所述侧边相对的另一侧边可锁固在所述屏蔽罩上。

　　[0011]进一步地，所述屏蔽门上设置有铰链，所述屏蔽门的一侧边通过所述铰链可旋转地安装在所述屏蔽罩上。

　　[0012]进一步地，所述屏蔽门上设置有锁固部件，与所述侧边相对的另一侧边可通过所述锁固部件锁固在所述屏蔽罩上。

　　[0013]本实用新型与现有技术相比，有益效果在于:本实用新型的屏蔽罩位于射频识别设备向外发射电磁波的方向上设置有屏蔽门，屏蔽门靠近射频识别设备的一侧面上贴附有吸波材料。吸波材料对电磁波具有散射和透射衰减的作用，从而避免了屏蔽罩反射电磁波，使得设备有读写器可正常工作。

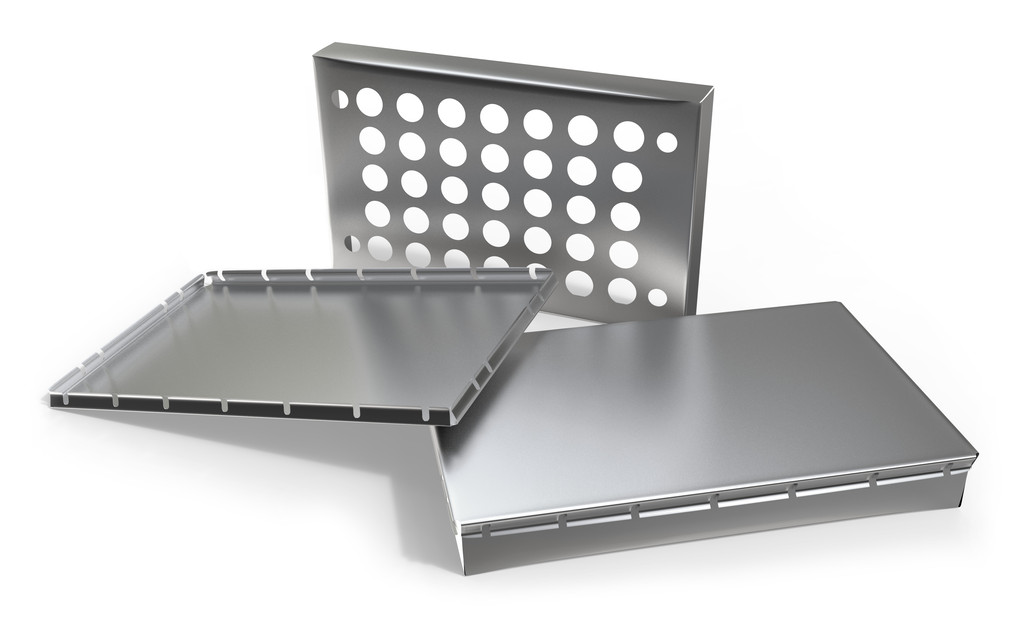

　　[0014]图1是本实用新型实施例提供的一种用于射频识别设备的屏蔽罩的立体结构示意图。

　　[0019]为了使本实用新型所要解决的技术问题、技术方案及有益效果更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

　　[0020]如图1至图3所示，为本实用新型的一较佳实施例，一种射频识别设备的屏蔽罩100，由金属材料制造而成，屏蔽罩100内部有射频识别设备，屏蔽罩100包括有屏蔽门1，屏蔽门I位于射频识别设备向外发射电磁波的方向上，屏蔽门I靠近射频识别设备的一侧面上贴附有吸波材料11。

　　[0021]具体地，本实施例的吸波材料11优选角锥吸波材料，该角锥吸波材料包括碳黑以及阻燃剂。

　　[0022]请一同参见图4以及图5，屏蔽门I上设置有铰链12以及锁固部件13，本实施例中的屏蔽门I为一金属板，屏蔽门I的一侧边通过铰链12可旋转地安装在屏蔽罩200上，与侧边相对的另一侧边可通过锁固部件13锁固在屏蔽罩100上。

　　[0023]本实施例的屏蔽罩100在屏蔽门I靠近射频识别设备的一侧面上贴附有吸波材料

　　11。吸波材料11对电磁波具有散射和透射衰减的作用，从而避免了屏蔽罩100反射电磁波，使得设备有读写器可正常工作。

　　[0024]以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。

　　1.一种用于射频识别设备的屏蔽罩，由金属材料制造而成，所述屏蔽罩内部有射频识别设备，其特征在于，所述屏蔽罩包括屏蔽门，所述屏蔽门位于所述射频识别设备向外发射电磁波的方向上，所述屏蔽门靠近射频识别设备的一侧面上贴附有吸波材料。

　　2.如权利要求1所述的用于射频识别设备的屏蔽罩，其特征在于，所述吸波材料为角锥吸波材料。

　　3.如权利要求1或2所述的用于射频识别设备的屏蔽罩，其特征在于，所述屏蔽门为一金属板。

　　4.如权利要求3所述的用于射频识别设备的屏蔽罩，其特征在于，所述屏蔽门的一侧边可旋转地安装在所述屏蔽罩上，与所述侧边相对的另一侧边可锁固在所述屏蔽罩上。

　　5.如权利要求4所述的用于射频识别设备的屏蔽罩，其特征在于，所述屏蔽门上设置有铰链，所述屏蔽门的一侧边通过所述铰链可旋转地安装在所述屏蔽罩上。

　　6.如权利要求4所述的用于射频识别设备的屏蔽罩，其特征在于，所述屏蔽门上设置有锁固部件，与所述侧边相对的另一侧边可通过所述锁固部件锁固在所述屏蔽罩上。

　　【专利摘要】本实用新型适用于射频识别设备技术领域，提供了一种用于射频识别设备的屏蔽罩，由金属材料制造而成，屏蔽罩内部有射频识别设备，屏蔽罩包括屏蔽门，屏蔽门位于射频识别设备向外发射电磁波的方向上，屏蔽门靠近射频识别设备的一侧面上贴附有吸波材料。本实用新型的屏蔽罩位于射频识别设备向外发射电磁波的方向上设置有屏蔽门，屏蔽门靠近射频识别设备的一侧面上贴附有吸波材料。吸波材料对电磁波具有散射和透射衰减的作用，从而避免了屏蔽罩反射电磁波，使得设备有读写器可正常工作。
