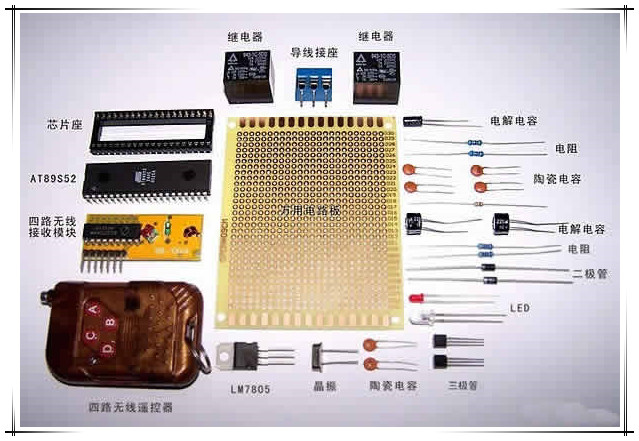

单片机应用开发学习机焊接安装流程 该学习机由基本实验主机板和若干功能扩展模块构成。所有元件安装 一块单面印制电路板上。焊接安装步骤如下： 1. 准备好焊接工具和所需元件元件; 2. 看清安装图，了解元件安装位置； 3. 器件焊接： 3.1 STC 单片机主板焊接流程 （1）依次焊接电阻： 1K （主芯片下面的电阻1 个）、2K （3 个）1K （5 个）、200/100 欧（1 个）； 注意要首先焊接主芯片插座中间的 1K 电阻； （2 ）依次焊接续流二极管IN4148 （2 个）； （3 ）整流二极管IN4007 （4 个，注意正负极性）； （4 ）焊接晶振 12M/11.0592M （1 个） （5 ）焊接轻触按键共2 个； （6 ）依次焊接电容：30P （2 个）、104 独石（4 个）、104 瓷片（4 个）； （7 ）依次焊接芯片插座：40 脚、16 脚、8 脚各 1 个； （8 ）焊接三极管：9012 （1 个，蜂鸣器驱动）、9015 （2 个）； （9 ）依次焊接排阻：102 （公共端在上方）； （10）焊接电源指示LED （1 个）、P1 口长方形LED （8 个）； （11）依次焊接电解电容：22 UF （1 个）、1000UF （2 个）；
